Michael Guelker，产品经理-执行机构和空气供应产品，费斯托

适当的空气预处理可以显著提高机器的工艺和生产可靠性。压缩空气中的颗粒、水和油会降低部件和系统的使用寿命和功能。它们还损害生产率和能源效率。在这篇文章中，各种空气过滤和空气处理产品的概述和讨论，以及辅助设备，如排水。此外，文章还概述了ISO 8573-1:20 0定义的压缩空气纯度等级。

为什么压缩空气过滤是必要的

一立方英尺的压缩空气可以包含数百万的灰尘颗粒，相当数量的水和石油，甚至重金属，如铅，镉和汞。如果不过滤掉，就不能长期保证系统部件，如阀门和钢瓶的无故障运行。准备不充分的压缩空气会污染控制阀，导致密封件过早膨胀和磨损。因此，正确的压缩空气准备对于减少机器停机时间、减少维护和能源成本至关重要。

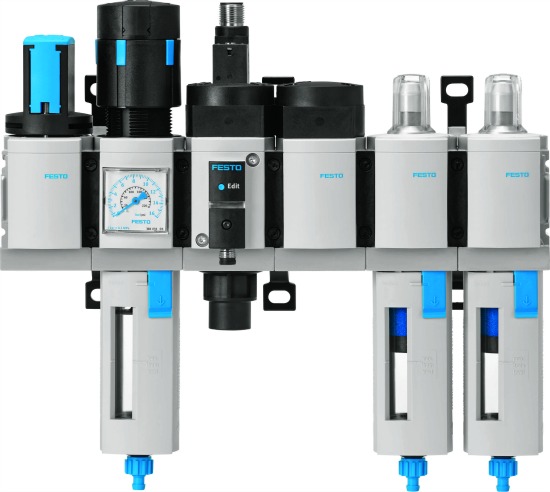

FESTO的空气预处理过滤器

FESTO的空气预处理过滤器有助于消除压缩空气污染物，如污垢、水和油。

压缩空气制备的变量

空气制备有三个变量:压缩空气纯度，压缩空气量(流量)和压缩空气压力。根据系统需求，协调这三个变量，确保高压缩空气质量，并形成选择适当的服务单元组件的基础。所需的压缩空气纯度提高了气动系统的运行性能和效率，并能确保符合食品加工等行业的法律规范。流量在很大程度上取决于流量截面和机器的设计尺寸。一般来说，如果设计相同，较大的部件具有较高的流量。优化的操作压力可提高效率，减少磨损，降低功耗。为了协调压缩空气纯度、压缩空气数量和压力对系统的规格，必须选择正确的单个部件。例如，这包括开/关阀、压力恢复阀、压力调节器、水分离器、过滤器和干燥装置。

过滤器和空气处理设备的类型

有不同类型的空气处理组件，以去除污染物，如固体颗粒，液态水，水蒸气和油蒸汽，气味，甚至细菌和病毒。对于大多数自动化应用，重点是去除固体颗粒和水。

水分离器用离心设计或聚结原理除去冷凝物。

离心分离器(图1)在空气中引起旋转运动，迫使颗粒径向向外加速运动。一旦它们到达外面，就会倒入碗中。这些可以有效去除水滴，以及大于5微米的灰尘和污垢颗粒。这个过程不需要维护。
凝聚分离器将空气从滤芯内部输送到滤芯外部。这些滤芯必须定期更换。

费斯托水分离器

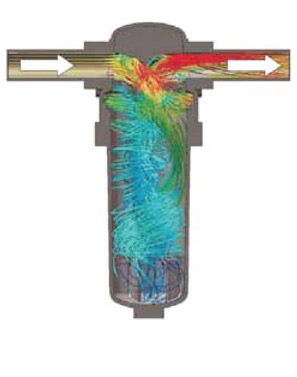

图1:离心式水分离器通过径向运动加速颗粒去除压缩空气中的冷凝水。

过滤器用于去除颗粒、凝析油和油。

粗颗粒过滤器(图3)的孔径为5到40微米。空气流过离心分离器，然后通过滤芯。过滤元件通常是烧结材料，如聚乙烯或青铜。

微粒过滤器

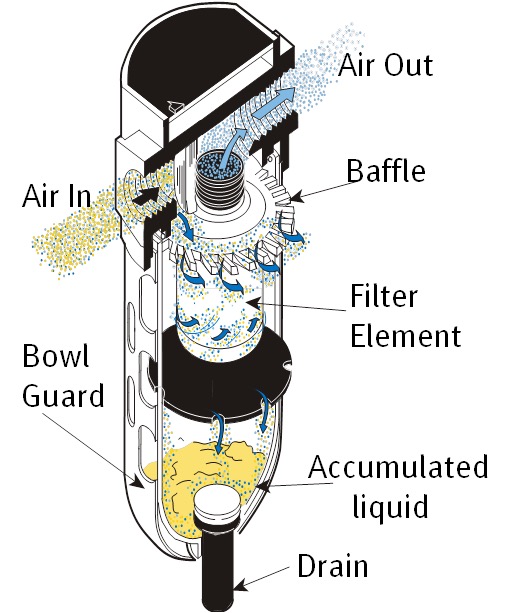

图2:滤层去除较大粒径的颗粒、凝析油和油，并保护下游较细的过滤器。

精细和微过滤器可以去除小于1微米，甚至0.01微米的颗粒。空气从内到外通过过滤筒。固体颗粒卡在滤芯里，堵塞了滤芯。流体颗粒，如凝析油或油，聚集或附着在更大的液滴上，这些液滴流出并被困在滤池中。将过滤器级联起来以避免过早地堵塞过滤器元件是很重要的。例如，如果需要1微米的过滤，建议在上游使用5微米的过滤器，这样1微米的过滤器就不会被更大的颗粒堵塞。

凝聚过滤器

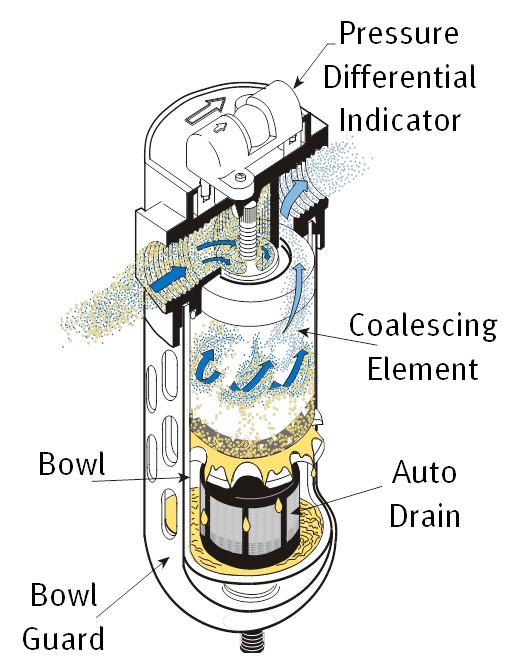

图3:聚结过滤器去除亚微米颗粒，包括凝析油和油，这些颗粒流出并聚集在过滤碗中。

活性炭过滤器结合碳氢化合物残留，气味和石油蒸汽。
无菌过滤器确保空气中没有细菌。

烘干机用于去除细聚结过滤器和微聚结过滤器无法去除的水蒸气，并根据所能达到的压力露点(PDP)进行分类。压力露点定义了压缩空气在不使水凝结的情况下可以被冷却的温度。如果温度低于压力露点，则会形成凝结物。即使随后温度升高，这种冷凝物仍将存在，并可能导致部件的腐蚀。

制冷干燥器通常位于工厂空气压缩机的下游。在一个冷却装置中，空气被冷却到刚刚高于冰点，脱落的冷凝物被排走。压力露点达到37°F(3°C)左右。为避免凝露，建议将压力露点设置为低于环境温度50°F(10°C)，以满足运行温度从不低于55°F(13°C)的系统使用。
膜干燥器抑制压力露点与进口条件有关。空气通过一束平行的中空纤维纵向流动。在这个过程中，由于纤维内部的分压下降到外部，水蒸气扩散。蒸汽用吹扫空气排出。由于吹扫空气，免维护膜式干燥机有一定的恒定的排气/空气消耗。
吸附式干燥器适用于压力露点为-40°F(-40°C)至-94°F(-70°C)的场合。干燥剂利用分子力将气体或蒸汽分子与干燥剂(如干燥剂珠)结合。由于干燥剂是可再生的，因此需要两个室。当干燥在一个发生，在另一个干燥剂有时间冷或热再生。在冷再生装置中，一些干燥的空气被用来干燥附着力。当使用热再生时，水在加热时蒸发。干燥剂必须定期更换(即8000小时使用后)。

常见干燥剂压缩空气干燥机浆纱错误-网络研讨会记录

下载幻灯片并观看免费网络直播的录音，学习:

干燥机的尺寸以空压机的供气量为准，即使用风冷设备
根据CAGI标准建立流量和性能数据
这些“真实世界”压缩空气装置的校正因子的谨慎使用。
超智能干燥剂干燥机对入口和环境条件的响应
自动调整，以变化的进口和环境条件

带我去参加网络研讨会

过滤装置的排水类型

有几种不同类型的排水管可供过滤装置使用:

手册:手动拧排水塞排水冷凝水。这需要一个定期的维护计划(即，每班一次)。
半自动/常开如压缩空气一被切断，这种排水口就会立即打开。
全自动/常开:当压缩空气被关闭或在碗中达到指定的水平时，这种类型的排水口立即打开。
全自动/常闭:当压缩空气被打开并在碗中达到指定的水平时，这些过滤器就会打开。
电力消耗也可提供，可通过电子信号远程开启/关闭。

正确维护滤芯

为保证过滤器的高效运行，需要定期更换滤芯。多长时间需要这样做取决于各种变量，如供应空气的质量和机器的操作时间。作为一种方法，您可以确定并设置一个预防性维护计划，每6个月更换一次过滤器元件。

更可靠的方法是使用差压传感器，它测量过滤器的供应压力和输出压力之间的压降。压降表示过滤器堵塞。这些传感器可以向PLC发送信号，然后向操作人员发出警报，也可以是过滤单元本身的视觉指示器。例如，当滤芯干净时，指示器可能显示为绿色;当滤芯堵塞需要更换时，指示器可能显示为红色。

压缩空气净化和管道每月电子通讯

专注于需求侧优化，压缩空气干燥器，过滤器，冷凝液管理，罐，管道和气动技术。通过系统评估案例研究，探讨如何在降低压力降和需求的同时确保系统的可靠性。

收到的电子通讯

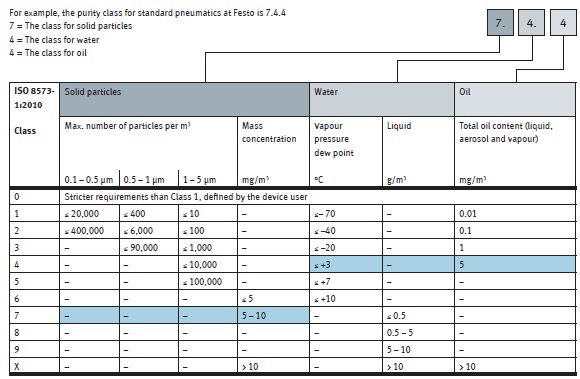

按照ISO 8573-1:2010定义压缩空气纯度等级

为了帮助大家用同样的语言交流空气质量，国际标准ISO 8573于2010年制定了压缩空气质量的定义。空气质量定义为三种类型的污染物等级:固体颗粒，水凝析油含量和油含量。级别从1到9，和X，较低的数字代表较高的空气纯度。它规定了各自质量等级的最大允许污染水平和颗粒尺寸。空气质量等级将帮助您确定需要哪种类型的压缩空气处理产品。

压缩空气质量
