MGM Industries用干燥真空泵减少冷却水需求
早上好。请告诉我们一些关于MGM行业的信息。
早上好。MGM Industries是一种用于新建和更换项目的定制乙烯基窗户和门的制造商。该公司于1965年被注册成立，仍然是私人家庭企业。MGM位于纳什维尔境外，位于田纳西州Hendersonville，拥有大约200人。
|
|
MGM工业人员在创新的Becker水分离系统前面;Jose Cruz，Joey DigiSeppe，Jay Patterson，John Mackorell和Abe Gaskins（左右）。 |
|
请给我们介绍一下你们油漆过的乙烯基门窗。
MGM是第一个乙烯基窗口和门制造商，以便在任何外部颜色中成功提供涂漆的UPVC型材。直到最近，乙烯基窗户被视为建筑商和建筑师的低成本和高度耐用的选择，但仅适用于白色和棕褐色。原因是UPVC（未加合的聚氯乙烯）的变形温度为140OF。（如果PVC的温度升高到140多件以上，则它将翘曲和变形）因此，诸如青铜等暗色窗户的暗色颜色不是乙烯基窗口的选项，因为暗色颜色吸收太多阳光的辐射能量，导致翘曲。
MGM Industries实现了工业级彩绘的乙烯基窗产品的可能性意味着建造者和建筑师，并开发了一种完全独特而有效的涂装高品质乙烯基窗户的方法。
独特的工艺围绕着定制的真空涂布机，能够在正确的覆盖范围内确保油漆层(反射颜料技术油漆)不会下垂，并有足够的厚度，以优化油漆与基材的附着力。(如果油漆涂得不够厚，就粘不起来。)
最后，每一个涂漆的uPVC乙烯基产品都要经过检查，并给予10年的保证书，以防止油漆脱落和褪色。我们的窗户符合所有适用的能源之星和国际建筑规范(IBC)标准。它们也符合ASCE7商业窗口标准。
海湾海岸的自然灾害也导致我们开发了一种影响窗口的产品线 - 窗户可能会影响飞行碎片。您希望为这些窗口的测试展位。我们使用压缩空气大炮在我们的测试展台上射击2 x 4件木头！
我要把你的压缩空气炮列入我的遗愿清单!生产运营是如何建立的?
MGM垂直整合，有三座制造建筑覆盖约40万平方英尺。在建筑物A和B中，我们剪切，涂漆，汇编，包装和所有产品线。建筑C是我们的挤出设施，供应A＆B，其需要百分之八十的PVC线性。我们挤出的PVC线性包括窗户上的窗扇，窗户和门上的卡纸，窗户的头部和窗口以及许多其他窗口配件件。
请描述你的塑料挤出操作。
我们目前正在运行八条塑料挤出线。我们操作单螺丝戴维斯标准50毫米。挤出机一直到达戴维斯标准圆锥形双65毫米。挤出机。我们正在挤出刚性，泡沫和柔性PVC。
平均而言，我们在任何特定时间内运行四到八个挤出线中的六个六个挤出线。我们平均每年24小时48周运行48周。
在塑料挤压件中发挥着什么作用，以及您如何提供它？
冷冻水在这一过程中起着至关重要的作用。我们的挤出生产线需要50-60华氏度的冷冻水。我们有一个中央制冷机。它是AEC RSR60型。采用风冷式冷凝器，制冷量达60吨。这是一个使用热交换器的闭环系统，除了补充水，不需要太多的水。我们对这个系统非常满意。
在典型的PVC挤出线上，这里在MGM，有三种寒冷的水的主要消费者;进料喉部冷却，部分冷却（材料）和液环真空泵冷却。液体环真空泵是最大的冷冻水的消费者。我们认为，从冷水机构的角度来看，我们需要平均每马的液体环泵的冷水0.15吨。这加快了。
两年前，销售开始回升，我们开始在大多数日子里运营六条挤出生产线。我们不得不引进一些便携式制冷机，以保持速度，我们开始考虑买一个更大的冷却系统。我们想要摆脱便携式冷却器，并有空间发展成另外四条挤出生产线。我们考虑的新系统是一个重100吨的系统，将花费我们大约15万美元的资本和安装费用，每月还要支付更多的电费。
我们正准备买一台新的100吨的冷水机，这时我们的总统，Abe Gaskins说，“等等，我们能不能用不消耗水的东西来替换液体环泵?”这就是我们的“尤里卡!””的时刻。

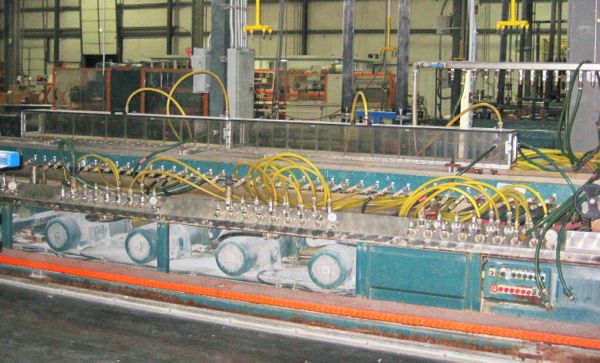

以前使用的液体环泵。
那么你是如何寻找液体环泵的替代品的？
首先要感谢我们公司的文化。我们的文化非常不同。这是非常实际的，有很多行动。Abe Gaskins说:“把它当作一个研发项目，开始向前推进，并在过程中解决问题。如果失败了，至少我们尝试过。”
Becker Pumps是我们联系的三个泵供应商中唯一的公司，有兴趣进行研发项目。其他人只是想大幅提高价格进行自定义项目或引用不适合我们申请的标准产品。
Dave Brittain在Becker Pumps开设研发资源，我们开始使用干式旋转叶片真空泵的旅程 - 这无需冷冻水并减少我们的真空泵马力要求！
请描述一下贝克泵公司开发的干式旋片真空泵解决方案。
来自Becker Pumps的Dave Burittain，Steve Gilliam和Wayne Kemp都花了相当多的时间来了解我们的挤出过程。我们教育了他们校准线和我们的坦克线的不同真空要求。
液体环真空泵传统上被用于塑料挤出工艺，因为在挤出机中需要大量的水。如果液环泵正在吸水，那就没问题。液环泵使用水作为冷却剂。大约30%的马力用于在泵中移动液体-这使他们的效率低于干旋叶片技术。
液环真空泵对水温也很敏感。他们通常在寻找60华氏度的水。较冷的水会增加cfm的产量，而较热的水则会减少。它们对水质也很敏感，因为在泵中可能会产生沉积物。它们的优点是坚固耐用，能够处理水中的一些碎片而不受损害。
干式旋转叶片真空泵具有偏心地安装在汽缸内的转子。加工进入转子是一系列槽。在槽中是一系列看起来像矩形板的叶片。随着转子旋转的，您的体积增加，另一半在您有压缩。侧面（真空）增加（真空）和侧面（正压）。叶片由石墨复合材料制成。因为石墨磨损，它填充了壳体的孔并用作润滑剂。我们使用的泵具有耐腐蚀性涂层，因为它在潮湿的环境中。
校准线的真空要求是什么？
 |
||

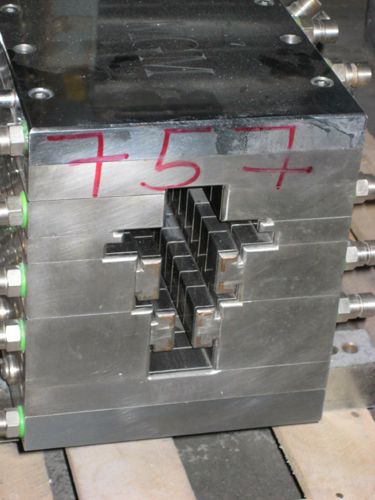

塑料挤出生产线的校准器 |
||
 |
||

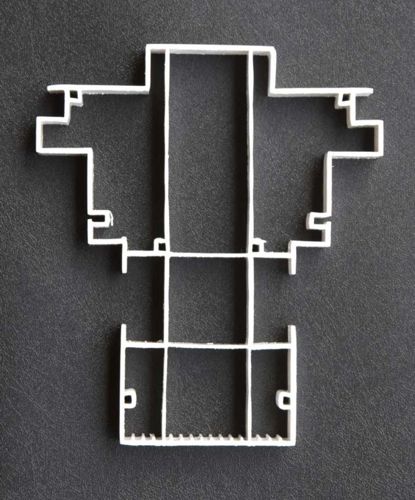

来自MGM Industries的塑料挤出型材 |
真空要求取决于制造的部件。我们用不同的曲线制作二十至三十个不同的部件，所有曲线都需要不同的真空水平。“划线”相需要更多真空（20-25英寸的汞），而平坦的生产可能需要10-20英寸的汞 - 取决于部分。
校准器具有四个不同的腔室，用于形成部分的不同阶段。可能需要有三种或四种不同的真空水平。这是一些黑色的魔术和艺术。这被称为“调谐”，以确保每个部件都会扩展，就像它所有的一样，并运行到设计的内部。
我们使用了四个十马力液体环泵。它需要20英寸的汞真空。主歧管有小软管。有小的¼英寸球阀，可容纳大气。因此，如果液体环泵熄灭25英寸，则在腔室中看到这太多，将大气空气打开成模＃1以使其降至20英寸。我们承认空气进入真空泵，这就是我们如何规范。
我们已安装2 x 10 HP干燥VTLF系列干式旋转叶片真空泵。一个是变速驱动泵，另一个是用于基本负载的固定速度泵。您可以使用速度调节机器使用较少的流动空气。
串联定速和VSD贝克干式旋转叶片泵系统。
请描述一下这种新型的水分离系统。
记住，这是我们两家公司的一个研发项目!我们最初的测试是真正的试错。有一次我们用水泵把水射了22英尺远!其中一个真正的创新是设计了一个新的水分离器系统，该系统允许Becker干式旋转叶片泵在“潮湿”环境中运行。
我们从校准器到水分离器。壳体由PVC制成。内部是不锈钢。水进入分离器，并通过物理分离过程，这是Becker独有的。这是由Becker设计的定制和组装的分隔符。水进入隔板的底部，在那里排出水。剩下的空气液滴（或雾）。我们在过滤器中有一个第二阶段，可去除水雾/液滴。现在我们刚刚剩下蒸气。我们有一个球浮子关闭阀，这是一个故障安全的关闭系统，防止水进入干泵。
水进入排水箱。在将隔板箱与排水箱隔离有水平开关内部。我们有一个阀门系统，允许排水罐抽空而不影响隔板中的真空水平。这是关键，因为校准器中真空的变化会导致生产停止。
水分离系统的干泵在校准器
坦克线的真空要求是什么？
我们正在运行3 x 10 HP液环泵。部分MGM挑战是根据您运行的配置文件，改变所需的坦克。水和真空击中热乙烯基，管芯正在产生最终尺寸。你有漏水的坦克，难以保持真空。我们正在拍摄它们并在坦克上使用玻璃纸来消除泄漏。
 |
||

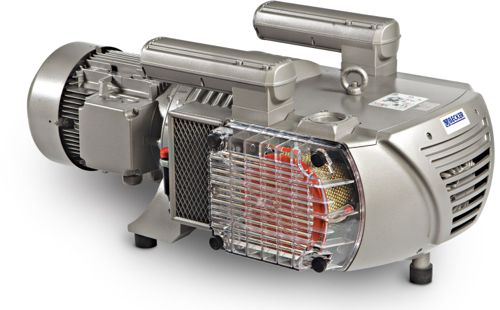

Becker干旋转叶片真空泵 |
我们去了一个分离系统和Becker Variair VSD干燥，耐腐蚀再生鼓风机。当在第7行使用简介379作为一个例子时，我们能够在水箱上获得2-3英寸的汞。
在测试中，我们在吹风机上仅在49赫兹（50％）上以29赫兹（50％）跑了2英寸的汞 - 这是一个12 HP鼓风机以半速运行。我们测试了鼓风机，看看我们可以去的程度低到31赫兹。当载荷41％时，我们正在拉6½惠普。
随着液体环泵，我们仍然必须在大量大气中出血以获得所需的湍流。随着鼓风机，我们封闭了所有大气泄漏。我们在坦克上拉动更好的吸入，这有助于加快机器上的生产。我们是2英寸的真空。
水箱管道上的水分离怎么样?
我们使用两相流量垂直延伸到类似于校准器系统上使用的液体分离器。我们每分钟将多达20加仑的水分开。校准器系统每分钟2加仑。由于水量，我们不能使用排水管系统，因为它必须太大。
所以，我们必须提出一个将有效的大批量排水系统。我们发现了气压腿系统的解决方案。这使我们能够连续排出。分离器流失进入热良好。然后它运行到现有的旋风系统中，分离和回收水。一切都处于大气压 - 但我们将真空置于罐中以保护该过程。
所需的楼层空间仅为校准器4平方英尺，为坦克八平方英尺。这是一个需要很少的楼层空间的插头和游戏系统。

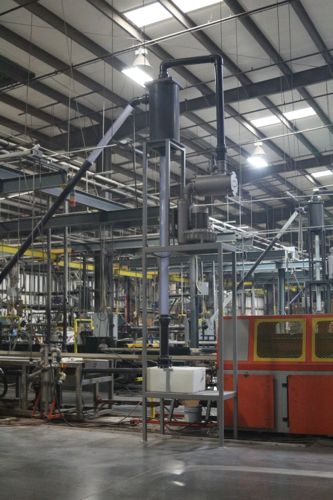

坦克管线干泵的水分离系统。
这个系统的未来计划是什么？
下一步是我们认为我们将能够用相同一组泵运行两个不同的挤出机线。使用从PVC制成的真空调节器，我们将独立调整不同线的真空水平。这将消除对空气流出的需求，这将进一步减少真空泵上的负载。
挤出机在“即插即用真空泵系统”上很大。控制系统manbetx客户端12-5下载是新的，所有设备都有一个控制面板。有一个遥控器，允许微调泵，以减慢允许操作员在校准器处微调的VFD上的VFD。分隔符来到一个支架上，控制器位于一架上，系统是即插即用的。它们将三个电线运行到控制面板中并挂钩真空和排水线，并准备好。
Becker证明，干叶片泵可以代替PVC挤出的液体环泵，并且可以将能源需求降低超过50％，并且可以在年复一年后这样做。
在MGM，我们非常高兴地减少了我们的冷水要求 - 我们没有购买新的冷水机组，我们现在有冷却水来适应我们未来的增长计划！
