医用空气包的概述

在医院中，无论是在手术中还是通过呼吸机需要辅助呼吸的病人，都需要使用医用空气。美国消防协会(NFPA)第99号法规2018(5.1.3.6.1)对医用空气的定义如下:

1. 它应该由钢瓶、散装容器或医用空气压缩机源提供，或者应该由USP含氧和无油的干氮NF重新组成。
2. 它应符合医疗空中USP的要求。
3. 它含有可检测的液体烃。
4. 它应具有少于每百万份（PPM）气态碳氢化合物的25份。
5. 在正常大气压下，空气中一微米或更大的永久微粒每立方米应等于或小于一毫克(mg/m3)。

空气通过配气管道系统输送，该配气管道系统的末端是房间内的医疗出风口。每个房间的插座要求由美国学会(AIA)《医院和保健设施设计和建造指南》管理。

设备被插入医疗出风口来治疗病人。已经进行了许多研究来确定医用空压机所需的负荷。可以使用几种方法来计算大小。美国典型方法是美国医疗空气的标准计算方法。要用这种方法计算，需要采取以下步骤:

1. 按占用率计算所有将由该系统提供服务的餐厅。
2. 乘以同时使用因子。
3. 将所有占用率相加。
4. 添加呼吸机数量。

这种大小的过程尝试通过“最坏情况，”这意味着所有房间都将被占用并使用一些医疗空气。呼吸机是医疗空气最大的消费者，特别是占总增加。它非常不可能在设施中一次使用所有网点;但是，必须为该场景准备和配备该设施。这使得许多设施令他们认为严重超大的医用空气压缩机感到沮丧。

医疗空气中央供应系统

NFPA 99 5.1.3.6详细描述了美国医疗设施中医疗空气中央供应系统及其安装的要求和限制。定义要求5.1.3.6.2医疗空中指出医疗空气源的使用仅适用于医疗空气分配系统，只能用于人类呼吸和呼吸设备医疗设备的校准。

医用空气不能用于中央消毒，不能用于操作仪器，也不能用于病人呼吸以外的任何其他用途。因此，医疗机构中使用多个空气压缩机，但本文只关注医疗空气中央供应系统。

无油空气压缩机用于消除碳氢化合物的可能性。最常用的技术是滚动，往复式和旋转螺杆空气压缩机。除了空气压缩机外，包装通常含有后冷却器，干燥器，滤波器，接收器和监控设备，例如露点监视器和CO监控。

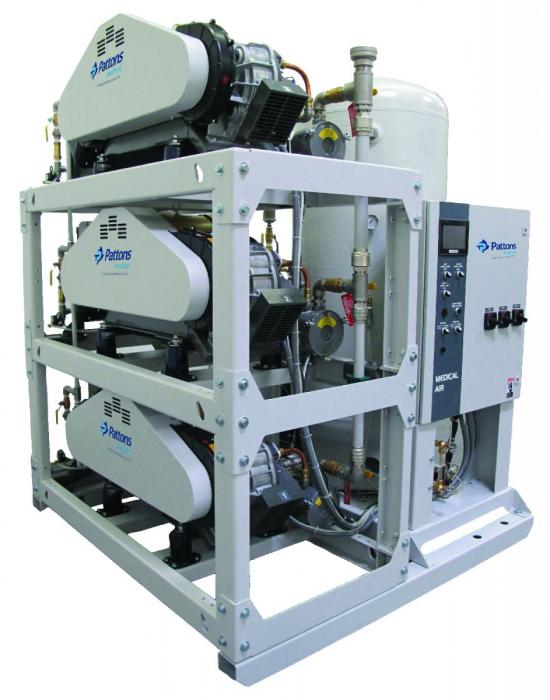

显示是一个15马力（HP）Triplex涡旋式医疗空气包。

冗余要求：一个重要的尺寸因素

为了确保患者安全，不允许出现任何故障点。NFPA 5.1.3.6.3.9 (B)规定，在最大的单台空压机停止使用的情况下，医用空压机应足以满足计算的峰值需求。在任何情况下，空压机不得少于两台。

这意味着冗余是必需的，一个空气压缩机是不允许的。最小的是双工包。冗余也适用于过滤和干燥器。在确定空压机的尺寸时，重要的是，即使有一台空压机停止运行，也要保持负载的大小。因此，在一个三缸橇，两个空压机可以与一个作为备份运行。一个四元组可以运行三个，以此类推。所有空压机仍将按顺序运行，以维持所有空压机的甚至运行寿命。

满足峰值计算需求和满足冗余要求的有效方法是多路复用较小的马力（HP）单位。在过去，安装了大型工业空气压缩机，在医疗空气应用中具有大于30-或50-HP。这意味着如果一个手术室投入使用，或者一个呼吸机在线带上，将启动30-HP空气压缩机以满足需求。这种空气压缩机将运行两到三分钟，满足需求并关闭。该循环在整个装置的寿命中重复。

通过多路复用较小的HP空气压缩机，例如10或15-HP机器，设施可以降低其电消耗。当需求创建时，只有一个空气压缩机运行。如果一个空气压缩机不能满足需求，那么另一个空气压缩机可以脱落等等（一个空气压缩机（有一个停留冗余）。因此，该设施正在运行一个15-HP空气压缩机与30-HP机器。在大多数应用中，只有一个空气压缩机处理负载。

多路复用也允许扩展性。医疗保健建筑项目通常是开放式的，在医院将提供的服务中留下灵活性。此外，由于预算约束，有时空间留下了剥离以供将来的扩张。可以将可扩展面板放入未来的未来或尺寸尺寸，而不是猜测未来的可扩展面板并留出未来模块的滑块上的空间。这使资本成本降低，设施将更清楚地了解其医疗空气使用情况。

最后，多路复用多路复用的多滚动空气压缩机迅速更少的空间，在安装上节省了相当大的资金，并且具有比变速驱动器（VSD）旋转螺杆空气压缩机更低的资本成本。Pattons Medical可以拥有完整的医用空气包，带有多个涡旋式空气压缩机作为完整的单点连接包。在新建筑中，这将保存承包商任何额外的管道和电气布线。入口/出口和一个接线连接将有钎焊。对于更换设备，可以将滑块分开，以便通过30英寸的门安装，并在安装到位时连接连接。

干燥剂干燥机技术的进展

干燥机是医疗空压机的一个组成部分，可以影响施胶和效率。为了在任何要求水平上保持50至55 psi的最大露点为32°F的要求，并考虑到防滑设计的灵活性，干燥剂干燥器已经成为医疗航空包装的标准。它们在低流量条件下表现良好，这是常见的医疗空气需求。

干燥剂干燥器利用塔含有活性氧化铝的盒。墨盒设计与松散干燥剂消除了干燥剂的灰尘，并根据需求大小。因此，将吹扫的空气量显着减少，需要对空气压缩机的需求较少。干燥剂干燥器需要清洗以再生干燥剂以继续干燥空气的能力。对于医疗空气的效率，效率是利用基于需求的净化的控制。露点通过露点传感器监控。在基于需求的净化中，在露点达到14°F之前，吹扫不会发生。这几乎消除了在需求外部吹扫的空气压缩机。另一个好处是干燥器可以水平安装或垂直安装，以实现整个包装的较小占地面积。

干燥剂干燥器使用活性氧化铝粉盒，需要定期更换。

满足较小的医疗保健设施的需求

在过去15年里，建立了规模较小的保健设施，提供不那么急迫的服务。这些设施要么位于大医院的校园内，要么作为独立的建筑。

对于这些应用，医疗空气的尺寸是相同的，但是负载要小得多。使用医用空气汽缸的高压歧管通过代码允许提供医疗空气。这要求所有者对空气压缩机的更大资本成本或购买医用气瓶的持续运营成本进行财务决定。

如果业主决定安装医用空压机，分配给医用空压机的空间通常比较小。与大型医院相比，这里离病人也更近。这导致了涡旋式空气压缩机被用于医疗空气。涡旋单位是更安静和更小的任何往复式或螺杆类型。通过利用垂直罐配置和适当大小的干燥剂干燥器，滑板可以小到3 × 4英尺。

在过程中涉及医疗天然气专家

它在一个替代方案中，设施与医疗天然气专家会面完成的替代方案，以完成医疗天然气调查。这将确认最初为设施完成的尺寸准确，并将在安装原始空气压缩机的情况下解决敏锐度或服务的任何变化。医疗天然气专家将确认出口计数，采访呼吸治疗师，并确定是否有任何代码问题需要通过替换来解决。具体而言，进样口是符合代码，主警报面板具有适当的点。常时错过了这一点，可以影响被认证的新型空气压缩机。

关于作者

Shannon McAfee副总裁，帕特隆医疗销售和业务发展副总裁是一名化工工程师，拥有18多年的医疗天然气工业经验。

对巴顿医疗

公司成立于2008年，并位于夏洛特，北卡罗来纳州，Pattons Medical销售和全国医疗空气和真空设备。压缩空气系统产品包括涡旋式空气压缩机，往复式空气压缩机和医用空气染料。医用真空泵包括旋转爪泵和油脂和润滑旋转叶片真空泵。它还提供广泛的医用空气系统配件。有关更多信息，请访问www.pattonsmedical.com。

所有照片均由帕顿医疗提供
