本文将详细研究NFPA99下五种可接受的WAGD实现中的四种，以及它们可能实现的一些替代方法。本文将不讨论被动实现。

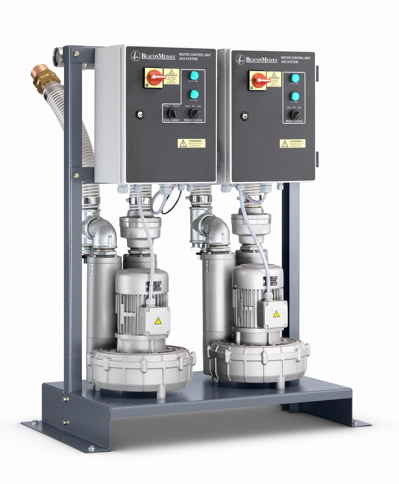

BeaconMedaes AGS系统

两用医疗真空/WAGD实现

双重用途的实现主要是将WAGD引入其中的医疗真空系统，或多或少地作为医疗真空网络和泵的“搭便车者”。双重用途的实现是高度真空的。在设置泵的插入和断开时，医疗真空应用总是优先考虑的。这意味着一个WAGD入口可以看到的最低真空是12 inHgV(根据NFPA医疗真空要求305 mmHgV)，典型真空是15-29 inHgV (380-760 mmHgV)。由于高真空，这些系统的网络必须比较牢固，因此铜管是常用的。除了颜色不同外，WAGD端子看起来与真空进口非常相似，而且内部与真空进口几乎相同。最重要的是，这意味着内部移植是有限的，许多WAGD入口(特别是较老的入口)在较高的流中可能会有一些困难。管道的通径通常采用与真空使用相同的损失表，阀门和报警通常遵循真空规则。在这个实施上一个罕见的变体，是一个规范的WAGD线。在这些实施中，在WAGD管道中安装一个调节器，将顶部真空水平降低到中真空或低真空，从而使WAGD管道更接近本质安全系统的理想。 Such an implementation requires separate sizing of the WAGD line at the lower vacuum. Copper pipe would still be the preferred material of construction.

专用WAGD，使用泵

过去，基于泵的实现通常在类似于医疗真空的真空级别运行。泵通常选择设计在真空15 inHgV (380 mmHgV)或更高。然而，该系统的一个变体是中到低真空系统，其中系统运行更接近于本质安全系统的理想。这是通过定径和设置泵到较低的真空设置(例如5-10在hgv {127-250 mmHgV})，有时也安装一个真空调节器在管道中，以减少进口的真空。这种变体只适用于适用于低真空操作的技术(液体环，干叶片，旋转瓣)。

网络的设计必须能够处理泵所能达到的全真空（即使泵实际上通常可能在较低真空下运行）。因此，这些系统的网络必须相对强大。铜管是最常用的。在真空度为12 inGV{305 mmHgV}及以上时，管道尺寸将使用与医用真空相同的损耗表确定，但在较低真空度时，将需要其他尺寸确定方法。真空秤上端（5英寸GV及以上）使用的WAGD端子除了颜色外，与真空入口非常相似，内部与真空入口几乎相同。最重要的是，这意味着内部端口受到限制，许多WAGD入口（尤其是较旧的）可能在较高流量时遇到一些困难。因此，在真空秤的下端，端子可能需要为不同类型，以确保足够的流量。

使用鼓风机的专用WAGD

这些实现实现了WAGD实现中所期望的所有目标，但通常是最复杂的设计和安装。与前面讨论的两种类型不同，这些系统通常使用再生鼓风机作为它们的生产者。泵的设计目的是首先使空气膨胀(即产生深真空)，然后移动容积，而鼓风机的设计目的是首先移动容积，然后只产生浅真空。在这一点上，它们更像一个风扇，而不是泵。正是这种对在低真空下移动大量空气的强调使它们成为WAGD的理想选择。

举个例子，一个带有1马力马达的液体环泵将以5英磅重的速度运行396 lpm (14 scfm)(如果它可以在那里运行，大多数将运行到28英磅重)。一个再生风机驱动同一个hp电机将移动1245 lpm (44 cfm)在40 inH2OV (2.9 inHgV)。这种低真空产生了它自己的问题。网络的大小与用于高真空的网络的大小立即不同，终端必须是不同的类型，以拉动足够的流量在这些低真空。

然而，这些低真空实施方式的重要优点是生产者可以靠近端子，与通常必须远程定位的泵。一种鼓风机，特别是一个小的一个）足够紧凑并且安静地使其有时可以放置在WAGD终端附近（例如，在天花板空间，拖把壁橱等）附近。因此可以最小化网络。通常必须在机械空间中释放泵，通常更大和更嘈杂的泵。得到的网络较长且潜在更复杂（见图2）。

乍一看，与单个大型泵相比，实施和运行可能由多个鼓风机组成的本地系统似乎成本更高。事实上，由于鼓风机比同等容量的泵更便宜、更小、内部更不复杂，因此经济效益往往偏向于本地实施。

低真空系统可以装在各种材料的管道中。NFPA要求它们是金属材质且不腐蚀的，这就排除了塑料或铁管。然而,铜、不锈钢、镀锌管可能使用管道系统和薄壁镀锌,因为低真空(似乎是理想的材料与液体紧电缆配件,但如此简单的答案可能是太异国情调是可以接受的,在许多地方政府)。铜管是最常见的材料。这些系统可能需要一种平衡系统的方法，并以与高真空系统稍有不同的方式进行测试。

使用分布式生产者的WAGD

这些实现在很多方面都是最简单的，但在北美市场还没有见到过，因此也不熟悉。它们的安装成本相对较高，因为需要两个独立的管道网络。

从概念上讲，它们不涉及中央发生器，而是在每个入口使用文丘里管。文丘里管本质上只能实现低真空。必须为文丘里管提供空气管路，且不允许在此服务中使用医用空气。仪表空气是理想的，但在撰写本文时，配备仪表空气系统的设施相对较少。一旦文丘里管由适当的气源供应，排气也必须排到外部并调整尺寸。排气侧可由适合压力的管道制成。铜是典型的。没有警报，实际上可以安装。每个入口都是单独控制的，并且必须有自己的操作指示器。

除分布式生产者样式外，所有WAGD实现在终端位置、警报等方面具有相同的基本要求。所有WAGD实现在建筑物排放方面具有相同的基本要求。这些项目如何运作的具体细节将因实施情况而异。我们将考虑这里的普遍要求，然后在每个具体实施下处理必要的变化。

WAGD选择

选择WAGD实施时应权衡哪些因素？有几种，每种设备的权重因设备而异。这些措施包括：

1.效力。这个系统能保证工作场所没有废气吗?效率通常与所选择的系统类型关系不大，而与系统的设计和安装关系更大，因为如果设计良好，本文所描述的所有实现都能够非常有效。

2.患者安全．系统会保护病人并确保麻醉师对手术的控制吗?在这里，低真空实现要优于高真空实现，因为低真空中隐含的内在安全性。

3.成本．哪个系统实现和操作昂贵？评估这是复杂的，结果在设施之间显着变化。通常，低真空系统比高真空系统便宜。低真空系统通常比高真空系统更低的维护。

然而，一个经常支持两用实现的断言是，倾倒到医疗真空系统中的WAGD是“免费的”，因为医疗真空“无论如何都必须存在”。当平均WAGD入口流量仅为6-9升时，在许多情况下，这至少在一定程度上是正确的。由于WAGD的流量为50升（1.8立方英尺/分钟），这种情况的发生率要低得多。所需的额外容量和额外的工作小时数意味着医用真空泵生产的WAGD的成本比假设的要高得多。

可以采用一个简单的经验法则测试:确定没有WAGD的医疗真空系统的大小，并选择一个适当容量的泵。添加WAGD要求(每个位置至少使用1.8 scfm)。如果选择的泵有足够的能力来处理额外的体积，可以认为生产的WAGD是“免费的”，或者至少是低成本的。如果所选的泵没有必要的过剩能力，因此为了适应WAGD，必须选择更大的泵，选择合适的专用系统几乎肯定会更便宜。当使用低真空系统进行比较时，尤其如此。记住，一个马力的泵将移动大约15 scfm，而一个马力的鼓风机将移动大约44 scfm -一个比例大约3:1。

4.技术. WAGD是否接受医疗真空源的首选技术？如果不是，另一种选择是否同样可以接受？在某些情况下，与医用真空一起使用的技术可能对氧气敏感，并且没有一种同样可接受的氧气兼容替代品。当然，这将限制双重用途的可能性。同样的限制也可能导致专用泵送系统中首选的泵不可接受。在这种情况下，有限的技术选择可能是支持低真空替代方案的有力论据。

5.设计复杂性．设计系统的难度有多大?糟糕的设计产生问题的可能性有多大?无论对两用系统有什么反对意见，它们无疑是设计得最简单的。相应地，低真空专用系统为用户提供了最大范围的优势，但可能是最复杂的设计，也超出了大多数北美设计师的经验。低真空专用系统也是最难调试的。

WAGD设计:一般要求

（参考图3）

NFPA 99规定，一个独特的、专用的WAGD终端应放置在需要使用一氧化二氮或卤化麻醉剂的地方(13.3.5.2,14.3.5.2)。这显然将包括任何一氧化二氮管道的位置。还应考虑到那些传统上没有使用一氧化二氮管道的地区，但安装在麻醉机上的一氧化二氮有理由预计会被使用。常见的例子包括CAT/MRI/PET扫描室、碎石室、检查室/治疗室、创伤室和其他病人常规镇静或麻醉的地方。其他应该考虑的领域可能包括将进行兽医麻醉的实验室，牙科诊所和实施一氧化二氮/氧气自我管理的OB/Labor。WAGD终端机可能还需要放置在诸如康复区等区域，在这些区域必须考虑康复患者的呼出麻醉，并保护工作人员。

所有专用的WAGD生产设备都必须是双工的，其中一个设备必须足够为系统服务，如果第一个设备存在任何不足，第二个同等大小的设备随时准备运行。必须包括一个本地报警，表明滞后WAGD生产者在服务，并继电器到主报警。要求WAGD生产装置包括一个源阀。生产者的废气必须从建筑物排出，从建筑物的任何开口排出至少10英尺，垂直高度与任何进气口不同(最好在较低的水平)，并在开放的位置，允许废气自由扩散。

电力必须来自必不可少的电气系统、设备部门。中心管道的WAGD需要像任何其他医疗气体或真空系统一样装有阀门。阀门可以是球阀或蝶阀。所需的阀门包括:源阀门，主阀门(在有限的情况下)，立管阀门，应用阀门和区域阀门。

WAGD入口必须与真空入口分开，且不能与真空入口互换（即使它们最终通过管道连接到同一来源）。WAGD有自己的颜色代码（紫色上的白色字母）。

许多较旧的WAGD或疏散入口是“单向”可互换的（你可以将真空吸出疏散，但不会抽真空）。不再允许，此类入口应改装，以使它们达到标准。管道WAGD系统的主警报将至少包括“低WAGD”的指示器和“WAGD LAG生产者运行的指示器”。

任何配有管道WAGD的区域都需要在护士站的WAGD区域报警，就像任何其他医疗天然气一样。它通常将管道进入麻醉定位区域阀的上游线。

可以认为分布式WAGD可以免除其中一些要求，但其他要求可能需要通过不寻常的方式来实现。例如，虽然对文丘里管发出警报是不现实的，但对驱动空气发出警报是合适的，以便设备知道WAGD是否不能运行。在这些情况下，有必要观察意图，并确保基本功能的存在，即使有必要使用不同的方法来达到结果。
