由罗素·莫里，压缩空气系统评估专家，贝克集团

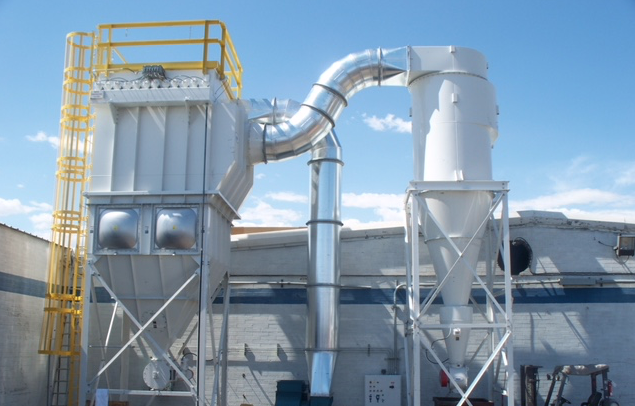

一个室外模型脉冲喷射除尘器，带有旋风分离器的旋风分离器

面粉的冷冻食品制造商订购了压缩空气效率审计。审计建立了0.27 / 1000立方英尺的压缩空气成本。该研究发现116脉冲喷射器集尘器代表压缩空气需求减少和能源成本节约的最大机会。建议灰尘收集器优化研究/服务，并将客户同意继续进行。在该设施中，脉冲喷射除尘器用于从进入植物进入植物的原料中过滤灰尘，用于输送和混合成分，以及离开植物的最终包装成品。

脉冲喷射除尘系统的压缩空气能量成本

	AVS滤波器是一个典型的池顶滤波器（集尘器），其可以或可能没有吸入风扇。通常在移动原材料进出筒仓时使用。

脉冲喷射除尘器是抽吸和过滤系统。随着灰尘的空气被吸入系统中，过滤介质将收集灰尘，而清洁空气从收集器排出。压缩空气施加反向脉冲以清洁过滤介质。对于大多数应用，最佳滤波器差速器为3“ - 4”H2O。使用较低差别操作的除尘器可能会过度清洁过滤器并浪费压缩空气。

该研究的第一个目的是检查每种集尘器记录每个集尘器的操作设定点和条件。该研究的第二个目的是调整定时器以尽可能地保护压缩空气。该研究的第三个目的是提供培训，以帮助更好地管理和维持未来的集尘者。再次，除尘器代表植物压缩空气需求减少和能源成本节约的最大机会。

大多数集尘器正在提供间歇应用。它们正在循环太长，经常过分，并且具有低差压。基于当前的定时器设置，灰尘收集器将占压缩空气流量3,255标准立方英尺（SCFM）的最大压缩容量。灰尘收集器在平日生产期间以50％（1,600 SCFM）的平均占空比运行，周末25％（800个SCFM）平均占空比。基于建立的压缩空气成本为27¢/ 1000立方英尺，灰尘收集器将具有187,920美元的年度压缩空气成本。

除尘器定时器，空气压力表和脉冲阀隔膜

借助熟悉灰尘收集器的维护机械师，我们开始了为期五天的研究。定时器在57个粉尘收集器上调整，该收集器循环过长，频繁，或泄漏压缩空气。这些除尘器也经过低差压。57个定时器调整将3,255 SCFM的最大压缩空气需求降低至1,935 SCFM。基于预计的占空比，平均工作日空气需求从1,600 SCFM降至965 SCFM。平均周末空气需求从800 SCFM降至485 SCFM。基于建立的压缩空气成本为27¢/ 1000立方英尺，初始计时器调整将降低压缩空气从187,920美元到每年113,441美元。

116个除尘器中的八家都停止了服务。优惠数量的51个未触及的灰尘收集器正在浪费压缩空气，并且在定时器调整之前需要注意。57个调整后的灰尘收集器中的大部分仍可占空气量过剩，需要进一步调整。附加的除尘器电子表格提供了在更多定时器调整之前必须解决的条件列表。

至少38个除尘器使用原始脉冲阀隔膜操作。大多数脉冲阀隔膜制造索赔索赔了两百万循环寿命，通常在3至5年内发生。旧脉冲阀隔膜和弹簧将无法提供一致的脉冲循环和过滤清洁。旧脉冲阀隔膜和弹簧是多余计时器循环的最常见原因之一。仅当集尘器脉冲阀隔膜处于良好状态并使一致的脉冲循环时，才应制作定时器调整。

除尘器

一台20岁的粉尘收集器，具有原始脉冲阀隔膜。注意隔膜选项卡在单位绘制相同的颜色。

每个集尘器空气歧管应配备空气压力表。压力表将允许您观察脉冲循环并检查每个脉冲循环期间的等于压力浪涌。不一致的压力浪涌是故障脉冲阀隔膜或螺线管问题的第一个指示器。每个用原始膜片上市的集尘器都是一整套新隔膜和弹簧的候选者。通过我的数量，有38个灰尘收集器，具有240个原始脉冲阀隔膜。脉冲阀隔膜套件将花费约50.00美元至60.00美元，每次购买和安装。预计240个隔膜套件和内部劳动力的成本估计为15,000.00美元。

关于贝克集团

贝克集团被认为是中西部地区最成功的全方位服务专业承包商之一。拥有超过650名员工，多百万美元的收入和贝克集团的许多侯爵项目，BJ Baker III和他的公司肯定会从他们的根源作为一个小型管道承包商来了解。

Beker Group总部

Baker Group成立于1963年，提供机械，钣金，电气，压缩空气，建筑自动化，工艺自动化，安全系统，火灾报警系统，停车场/收入控制和24/7/365服务。致力于客户满意度，贝克集团通过识别客户需求的系统和服务，并努力提供最佳服务 - 为提供无与伦比的服务和最高质量的工艺而获得声誉的最佳服务以及最高品质的工艺。有关更多信息访问www.thebakergroup.com。

维持3“至4”H2O滤波器差速器

每个集尘器应配有DWER烧焦压力表。磁性仪表将告诉您是否浪费压缩空气，并会给您带来滤波器条件的指示。有36种除尘器没有磁力测量仪。有23个reimelt灰尘收集器，没有磁力测量仪。Reimelt除尘器没有差压端口，并且显然再暗示在了解或显示过滤差压方面没有值。在Reimelt集尘器上安装差压端口和烧焦仪将需要热工作和隔离集尘器的隔离。

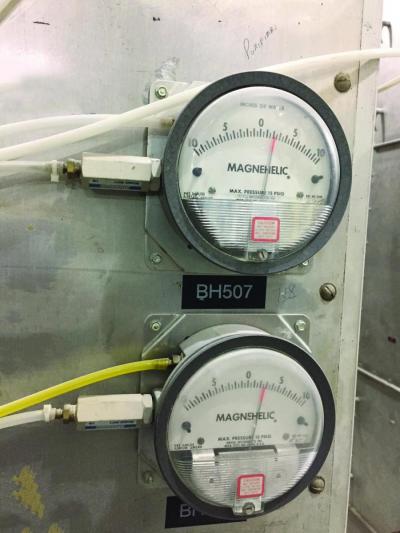

磁力计

磁力仪表安装在清洁空气口上的内联过滤器。

有25个带有堵塞管，堵塞过滤器，含有灰尘或烧杯的烧焦仪的灰色测量仪。我建议取代这些磁性仪表。还有13个灰尘收集器缺少烧焦仪（不包括reimelts）。配备有线滤光器的任何集尘器必须定期分开并清洁。发现含有灰尘的任何磁力量应配有新的在线过滤器。应丢弃并更换后向后安装的磁性量表。

购买和安装的磁性仪表将花费约120.00美元。预计购买和安装38个Dwyer磁性仪表，杂项材料和内部劳动力为5,000.00美元。0“至15”H2O差示磁力值最适合这些应用。当您安装磁力量时，最小化可能泄漏的管连接至关重要。如果管件泄漏，您将永远不会具有准确的差异。

对于大多数应用，3“至4”H2O滤波器差异被认为是最佳的。维持3“至4”H2O过滤器差速器将提供足够的灰尘饼，并证明粒子排放量较少。为了瞄准3“到4”H2O滤波器差异，发现您需要在可能逐步调整定时器以达到该点。维持3“至4”H2O过滤器差速器将节省压缩空气并最大限度地减少过滤磨损和撕裂。糖和葡萄糖是两种材料，可能需要更频繁的过滤器清洁和更低的差压。提及不同的过滤介质可用于这些材料。

LST系统

LST系统是一种用于废品的典型脉冲喷射除尘器。

调整除尘器定时器

几乎所有过滤清洁发生在脉冲周期的前100毫秒内。这提供了脉冲阀隔膜状况良好。发现除尘器定时器设置为低至100毫秒，高达1秒钟。目前有72个集尘器，定时器设置超过100毫秒脉冲持续时间。当您开始更换脉冲阀隔膜时，您可能能够执行额外的持续时间调整。

再默认除尘器是PLC控制的，并且全部设定为1秒脉冲持续时间，每分钟六个周期。这些都是重置250毫秒的脉冲持续时间。同样，这些单元没有烧制压力表，没有港口来测量差压。这些似乎是最新的灰尘收集器，最有可能调整脉冲持续时间较短的脉冲持续时间。

除尘器压缩空气需求

大多数集尘器都是非调节和使用90-100 PSI线压空气的操作。灰尘收集器可缩短过滤器，应当受到监管。它不需要90-100 psi空气清洁36“或更短的滤光片。调节100psi至80 psi的空气压力可能会提供更大的节省。100毫秒的脉冲周期占100psi的2.3 cf，2.1 cf为80 psi。如果集尘器最终设置每分钟4个循环，则100 psi和80 psi之间的年度压缩空气成本差约为47.82美元。为了最小化每个脉冲循环期间的压降，我建议高容量1“压力调节器。购买和安装高容量1“压力调节器通常为200.00美元。

通过通过计算该图表上的值计算脉冲周期数来确定除尘器空气需求。您还可以使用这些值计算您的节省。本研究期间的所有定时器调整都已记录在附加的电子表格上。我建议您继续使用该文件并记录所有更改，包括差压。

表：集尘器3/4“脉冲阀压缩空气需求

脉冲持续时间表
